MTV-SX460
CNC KOMPAKT İŞLEME MERKEZİ
KAFA VE PALET HAREKETLİ

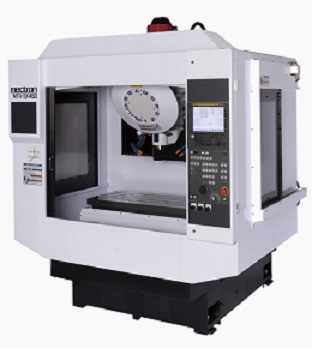

Mectron MTV-SX460, karşıt X ekseni tasarımı sayesinde yüksek rijitlik (sertlik) ve termal stabilite sunan dikey tip bir kompakt işleme merkezidir. Eşsiz eksen yapısı ile hızlı ilerleme hızlarını iki katına çıkararak çevrim sürelerini kısaltır ve üretim verimliliğini artırır.
| Slide Travel X,Y,Z-Axis |
1,040 (520+520)x520x350 mm |
|---|---|
| Height of Spindle Nose from Table | 250~600mm |
| Table size (WxL) |
1,100 x 520 mm |
| Tables Max.Load Capacity | 400kgs |
| Max. Spindle Speed | 10,000 min-1 |
| Max. Speed Rigid Tapping | 5,000 min-1 |
| Rapid Traverse Rate X,Y,Z-Axis | 100,50,50 m/min |
| Shank of Tool Holders | BBT40+P40T-II |
| Tool Change System | Magazine direct system |
| No. of Tool Pot | 15 pos |
| Max. Tool Diameter x Tool Length | φ80x250mm |
| Max. Tool weight (total) | 4.0 kgs |
| Tool Change Time Tool to Tool/Chip to Chip | 1.2/2.5 seconds |
| Max. Height of Machine | 2,575mm |
| Min. Height of Machine | 2,250mm |
| Size of Machine (Width, Depth) | 1,900x2,345mm |
| Machine weight | 3,900 kgs |
| NC unit | FANUC 0i-MF Plus |
| Power-supply voltage | AC200V 3 Phase |
| Power capacity required | 17.3 KVA |
| Positioning accuracy/Repeated Positioning accuracy | 0.010/+-0.004 mm |
| Machining Capability Drilling/Tapping |
ADC12 φ34F0.2/M27× 3.0 mm FC250 φ30F0.2/M24× 3.0 mm S45C φ26F0.15/M20× 2.5 mm |
