Miyano BNJ-42/51SY6

Çift Ayna – Çift Taret  – Y Eksen

Yüksek Rijitlikte Elle raspalanmış kızaklar güçlü talaş kaldırmaya destek olmakta
Karşı Aynanın X2 Ekseni hariç tüm kızaklar yüksek rijitlikte elle raspa edilmiştir. Yüzeyleri birbirine tam temas eden bu kızakların olağanüstü rijitliği ve darbe emme özelliği vardır. Bu sayede güçlü talaş kaldırabilme ve kesme takımlarının uzun  süre dayanabilmesi sağlanmaktadır.

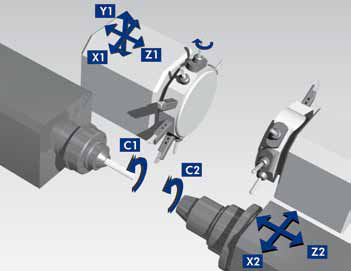

Y Eksen Fonksiyonu ve Karşı Taret

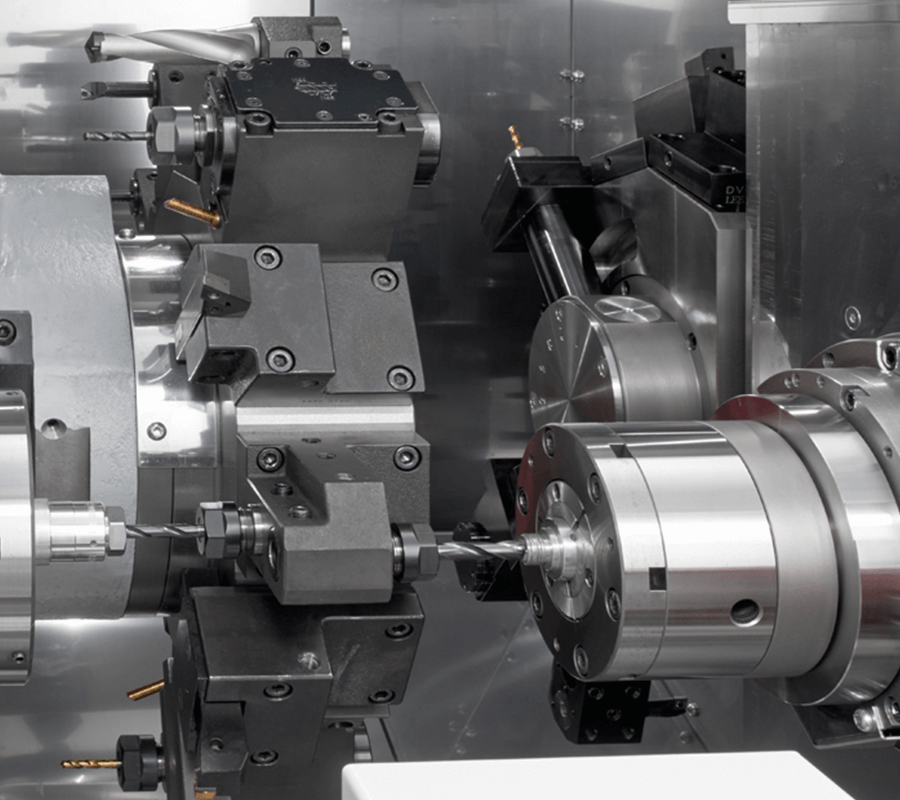

Ana Taret (HD1) üzerinde bulunan Y Eksen ve kompakt  yapıdaki 6 İstasyon Karşı Taretin (HD2) kombinasyonu ve ‘Overlapping’ özelliği sayesinde işleme sürelerinin kısalması sağlanmıştır. Aynı zamanda farklı üretim formları da ana taret ve karşı ayna simültane çalışması ile yapılabilmektedir.
Çok Sayıda Takım Bağlanabilme
Bağımsız tahrik sağlayan tüm istasyonlara (12 İstasyon) 6.000 devirli canlı takımlar ağlanabilmektedir.

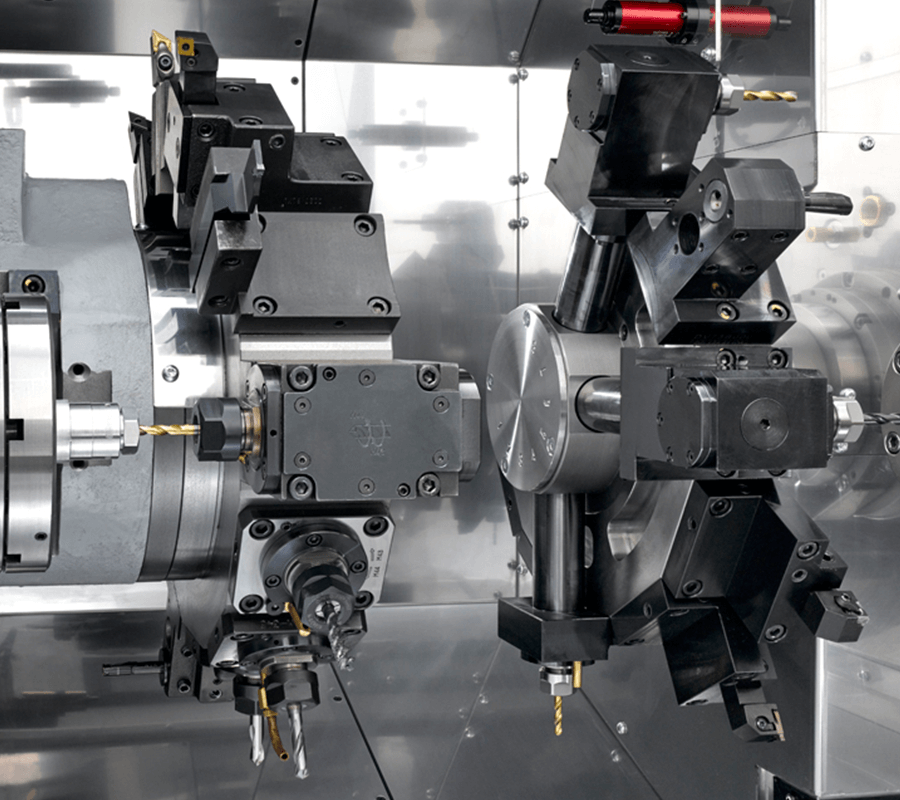

12 İstasyon Ana Taret ve 6 İstasyon Karşı Taret.



VİDEO İZLE BİLGİ İSTE

Özellikler


Model



BNJ-42SY6

BNJ-51SY6

Kapasite

Tornalama Boyu

Ana/Karşı

100mm

Maksimum Çubuk Çapı

Ana/Karşı

ø42mm/ø42mm

ø51mm/ø42mm

Eksen Strokları

Taret Stroğu

X1 Eksen

165mm

Z1 Eksen

246mm

Y Eksen

±40mm

Karşı Ayna Stroğu

X2 Eksen

70mm

Z2 Eksen

525mm

İş Mili

Devir

Ana

60 - 6,000min-1

50 - 5,000min-1

Karşı

50 - 5,000min-1

Pens Tipi

Ana

 DIN173E

DIN177E

Karşı

 DIN171E

Bağlanabilen  Ayna Ölçüsü

Ana/Karşı

5"/5"

6"/5"

Taret

İstasyon Adedi

Sol

12

Sağ

6

Canlı Takım

Maksimum Bağlanabilen İstasyon



Max.12

Devir



60 - 6,000rpm

İşleme Kapasitesi

Matkap

Max.ø13mm

Kılavuz

Max.M10×1.5(S45C-D)

Motor

İş Mili Motoru

Ana

15/11kw(30dak/sürekli)

Karşı

7.5/5.5kw(30dak/sürekli)

Teknik Bilgi

Makine Yüksekliği



1,720mm

Yer Ölçüsü



2,780×1,530mm

Ağırlık



5,500 kg
