Miyano BNA-42DHY3

Çift Ayna – Çift Taret – Y Eksen

Yüksek Rijitlikte Elle raspalanmış kızaklar güçlü talaş kaldırmaya destek olmakta
Karşı Aynanın X2 Ekseni hariç tüm kızaklar yüksek rijitlikte elle raspa edilmiştir. Yüzeyleri birbirine tam temas eden bu kızakların olağanüstü rijitliği ve darbe emme özelliği vardır. Bu sayede güçlü talaş kaldırabilme ve kesme takımlarının uzun  süre dayanabilmesi sağlanmaktadır.

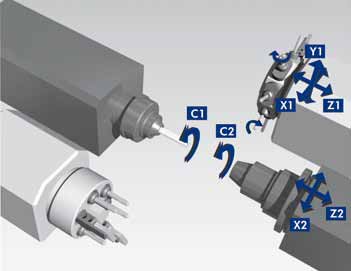

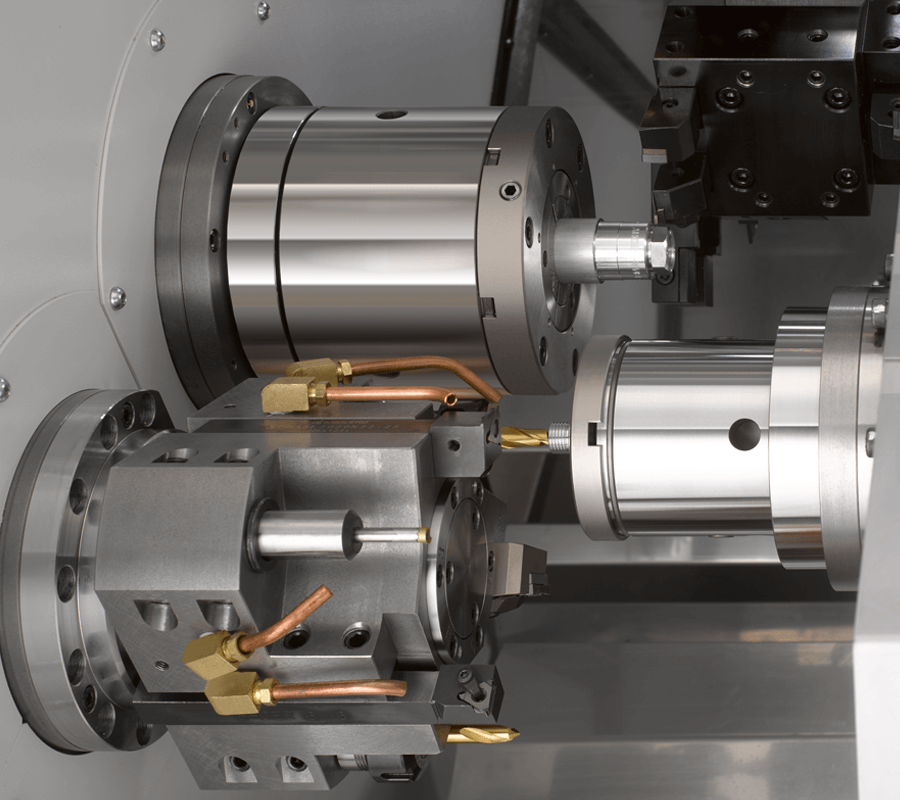

Y Eksen Fonksiyonu ve Karşı Taret
Ana Taret (HD1) üzerinde bulunan Y Eksen ve kompakt  yapıdaki 6 İstasyon Karşı Taretin (HD2) kombinasyonu ve ‘Overlapping’ özelliği sayesinde işleme sürelerinin kısalması sağlanmıştır. Aynı zamanda farklı üretim formları da ana taret ve karşı ayna simültane çalışması ile yapılabilmektedir.

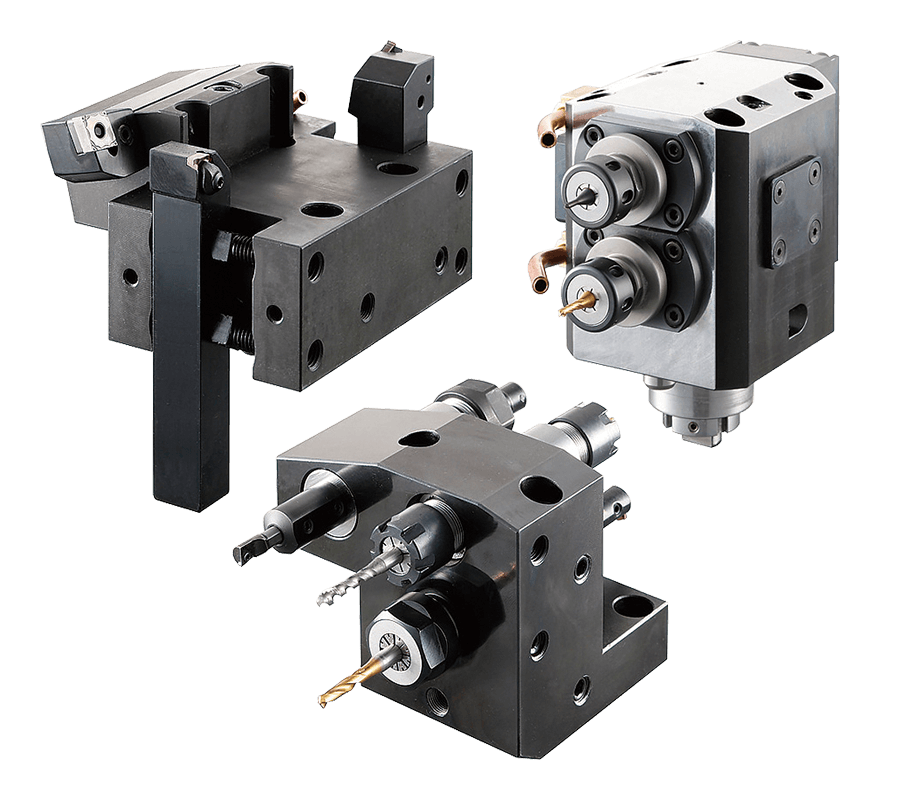

Çok Sayıda Takım Bağlanabilme
Bağımsız tahrik sağlayan tüm istasyonlara (8 İstasyon) 5.000 devirli canlı takımlar bağlanabilmektedir.  İşleme imkanları ( takım sayısı ) çoklu takım tutucuların
- Üçlü ve Dörtlü Sabit Takım tutucular , Çoklu canlı
takım tutucular - kullanımı ile arttırılmıştır.



VİDEO İZLE BİLGİ İSTE

Özellikler


Model   BNA-42DHY3
Kapasite
Maksimum Çubuk Çapı Ana/Karşı Ayna ø42/34mm
Maksimum Tornalama Boyu   100mm
Ayna Ölçüsü Ana/Karşı Ayna 5"/4"
İş Mili
Flanş Tipi Ana/Karşı Ayna Düz/Özel
İş Mili Motoru (15dak/sürekli) Ana Ayna 7.5/5.5kW
Karşı Ayna 5.5/3.7kW
İş Mili Devri Ana Ayna 60 - 6,000devir
Karşı Ayna 50 - 5,000devir
Taret
İstasyon Sayısı Ana Ayna 8
Karşı Ayna 6
Torna Kater Ölçüsü   □20mm
Bara Ölçüsü   ø25mm
Eksen Strokları X1 Eksen 140mm
Z1 Eksen 235mm
Y Eksen 70mm(±35)
X2 Eksen 140mm
Z2 Eksen 360mm
Indeksleme Süresi   0.2sn/istasyon
Canlı Takımlar
Bağlama İstasyon Sayısı Ana/Karşı 8
Devir   50 - 5,000min-1
Motor   2.8/1.0kW
Makine Yüksekliği   1,700mm
Yer Ölçüsü   2,350×1,450mm
Ağırlık   3,100kg
