Çift Ayna – Çift Taret  – Çift Y Eksen

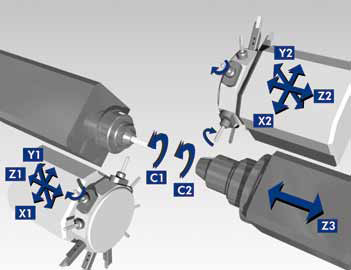

TARETLERDE MEVCUT Y EKSEN SAYESİNDE YÜKSEK ÜRETİM VE VERİMLİLİK
Üst Taret ve Alt Tarette mevcut Y Eksen sayesinde her iki aynaya yaklaşarak kompleks proseslerin eşit bir şekilde dağılımı sağlanmakta ve takım esnekliği elde edilemktedir.

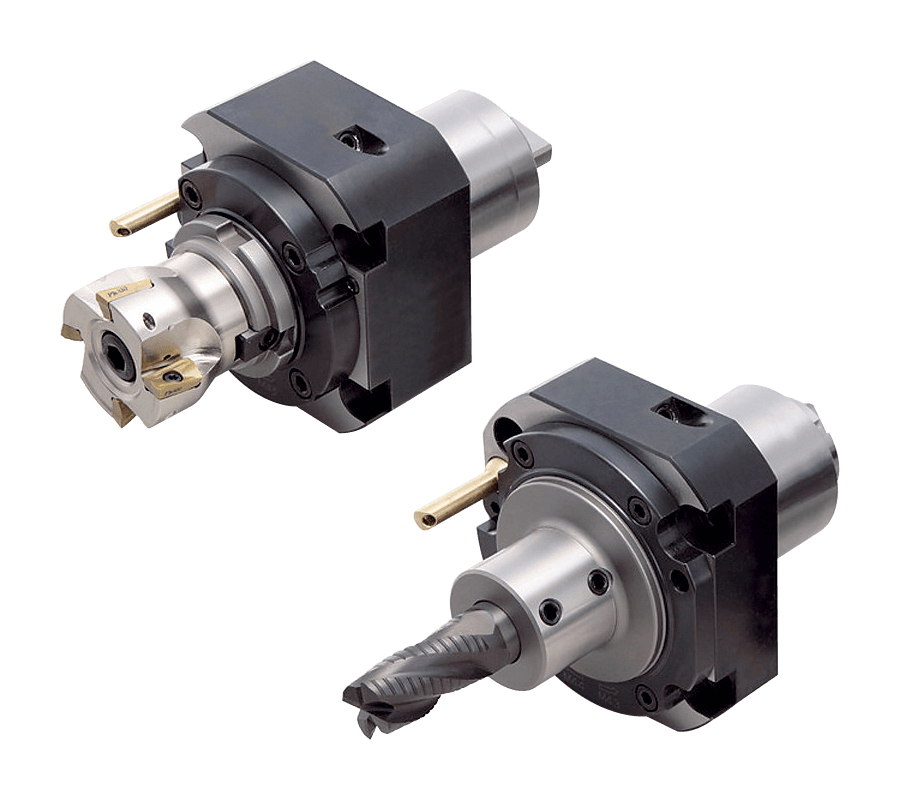

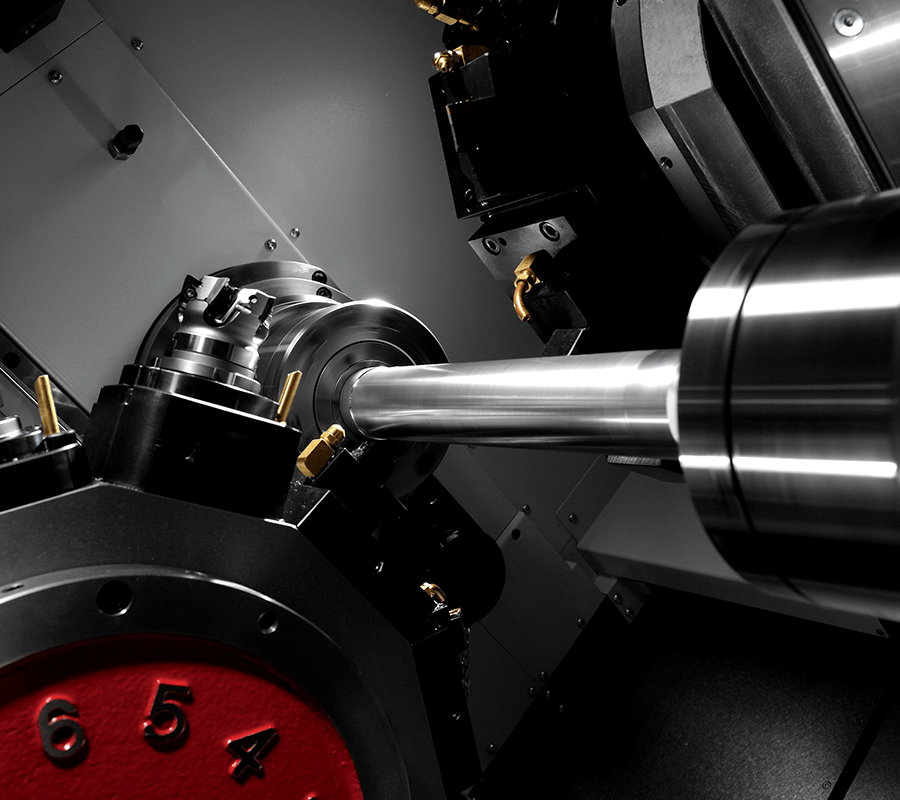

40NM CANLI TAKIM SAYESİNDE YÜKSEK TORK VE RİJİTLİK
40Nm Torklu Canlı Takım Motoru ile Yüksek pasolarda dengeli bir frezeleme yapılması sağlanır. Toplam üç tarette bağlanabilen 24 Takım sayesinde  kompleks şekilli parçalar işleme merkezlerindeki gibi işlenebilmektedir.

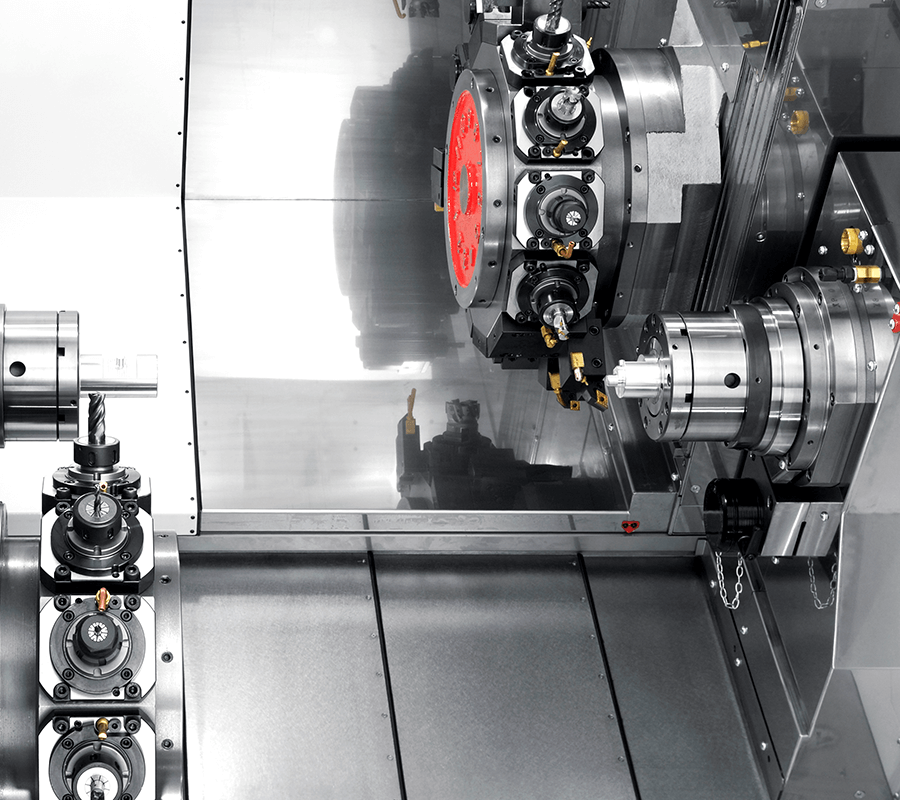

ALT VE ÜST TARETTEKİ  Y EKSENLER SAYESİNDE HER İKİ AYNADA SİMÜLTANE TALAŞ KALDIRARAK İŞLEM SÜRELERİ DÜŞMEKTEDİR
Her iki tarette mevcut olan Y Eksenler , Sol ve Sağ Ayna üzerinde karmaşık şekilli parçaların aynı anda kolay ve hızlı şekilde işlenebilmesini sağlamaktadır.

Termo Revizyon Sayesinde Tüm Gün Boyunca Hassasiyet
Sıcaklık sensörleri sayesinde ısı değişimleri otomatik olarak algılanmakta ve pozisyon değerleri düzeltilerek hassasiyet sağlanmaktadır.



VİDEO İZLE BİLGİ İSTE

Özellikler

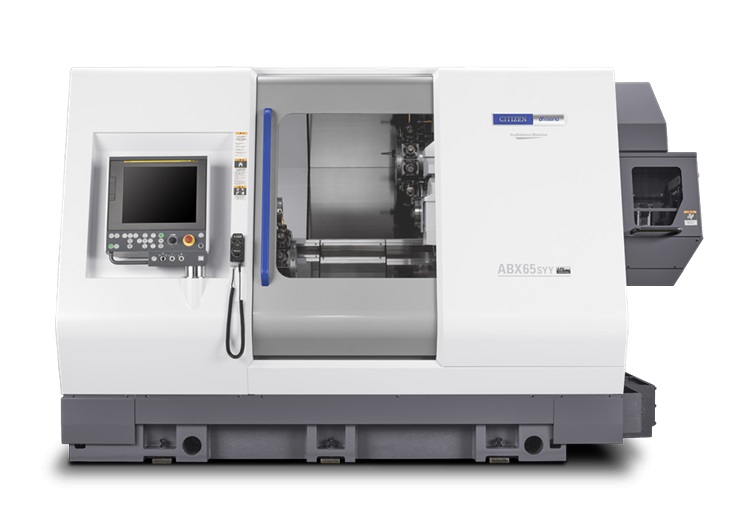

Model   ABX-51SYY2 ABX-64SYY2
Kapasite
Maksimum Çubuk Çapı Ana/Karşı ø51/51mm ø64/51mm
Ayna Ölçüsü Ana/Karşı 6"/6"
Tornalama Boyu   125mm
İş Mili
İş Mili Koniği Ana/Karşı A2-6/A2-6 A2-8/A2-6
İş Mili Motoru (30dak/sürekli) Ana 15/11kW
Karşı 7.5/5.5kW
İş Mili Devri Ana 50 - 5,000rpm 40 - 4,000rpm
Karşı 50 - 5,000rpm
Taretler (Üst Taret & Alt Taret )
İstasyon Adedi   12
Torna Kater Ölçüsü   □20mm
Bar Ölçüsü   ø40mm ø20mm ø25mm
Eksen Strokları X1, X2 eksen 190mm
Z1/Z2 eksen 550mm/721mm
Y1, Y2 eksen ±40mm
Zs eksen 756mm
Hızlı Hareketler X1, X2 eksen 16m/dak
Z1/Z2 eksen 30/20m/dak
Y1, Y2 eksen 12m/dak
Zs eksen 30m/dak
Canlı Takım
Maksimum Canlı Takım İstasyon Adedi   24
Devir   60 - 6,000rpm
Motor   AC Servo 4.5kW
Teknik Bilgiler
Makine Yüksekliği   2,222mm
Yer Ölçüsü   3,290×2,204mm
Ağırlık   10,750kg 10,900kg
