Cincom R01/R04
Yeni Nesil R Serisi : Ultra Ufak Parçalara Kesin Çözüm

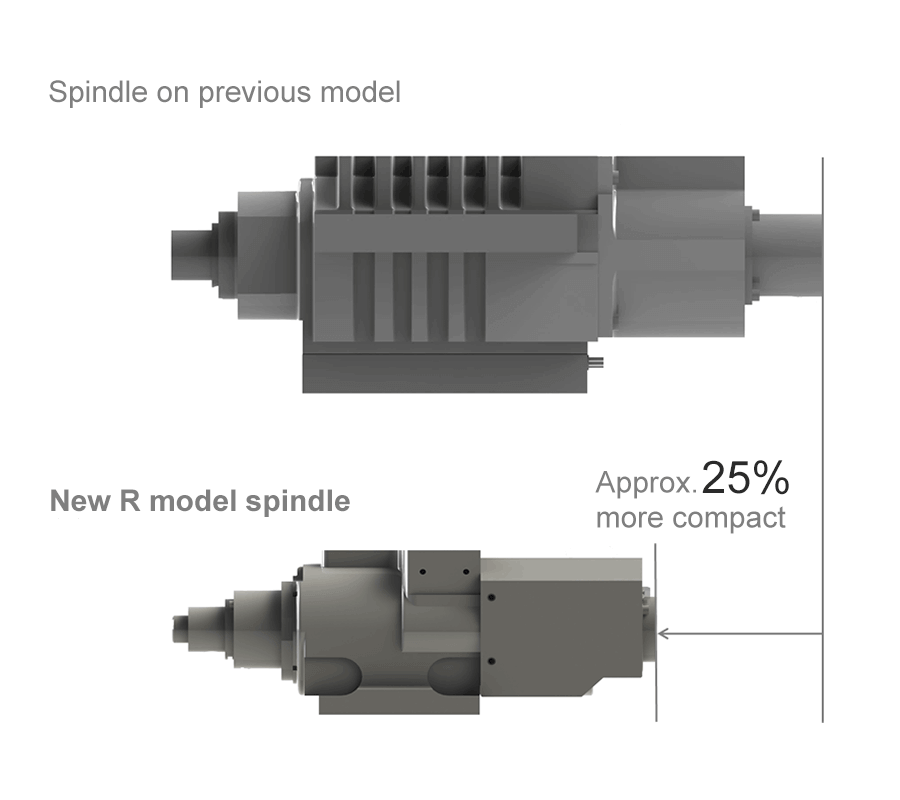

535mm derinlikte Kompakt Dizayna Sahip R Serisi sürekli 20.000 devir
çalışmaya uygun hassas iş mili ile ufak parçaların üretiminde yüksek verim sağlamaktadır. Termal kontrol sistemine sahip gövde yapısı sayesinde ölçü sürekliliği mükemmel bir şekilde sağlanmaktadır.
| Model | R01VI | R04VI | |
|---|---|---|---|
| Maksimum Tornalama Çapı | ø1mm | ø4mm | |
| Maksimum Tornalama Boyu | Sabit Ara Yataklı | 20mm | 40mm |
| Döner Ara Yataklı | 20mm | 30mm | |
| Maksimum Delme Çapı ( Ana Ayna ) | ø3mm | ||
| Maksimum Kılavuz Çekme ( Ana Ayna ) | M3 | ||
| İş Mili İç Çapı | ø10mm | ||
| Devir | Max.20,000rpm | ||
| Maksimum Delme Çapı ( Canlı Takım ) | ø2mm | ||
| Maksimum Kılavuz Çekme ( Canlı Takım ) | M2 | ||
| Devir ( Canlı Takım ) | Max.8,000rpm | ||
| Maksimum Sıkma Çapı ( Karşı Ayna ) | ø1mm | ø4mm | |
| Maksimum Parça Sıkma Boyu ( Karşı Ayna ) | 10mm | 10mm | |
| Maksimum Delme Çapı ( Karşı Ayna ) | ø3mm | ø3mm | |
| Maksimum Kılavuz Çekme ( Karşı Ayna ) | M3 | M3 | |
| Devir ( Karşı Ayna ) | Max.20,000rpm | Max.20,000rpm | |
| Bağlanabilen Takım Sayısı | 17 | 17 | |
| Takım Ölçüsü | Tornalama | □8mm | |
| Bara | ø15.875mm | ||
| Hızlı Hareket | Eksenler | 30m/dak | |
| Motor | Ana Ayna | 0.5/0.75kW | |
| Canlı Takım (Ana Gang) | 0.1kW | ||
| Karşı Ayna | 0.5/0.75kW | 0.5/0.75kW | |
| Yağ Pompası | 0.06kW | ||
| Giriş Güç Kapasitesi | 3.4kVA | 3.4kVA | |
| İş Mili Yerden Yükseklik | 1,000mm | ||
| Ağırlık | 1,100kg | 1,100kg | |
