M16-V / M16-VIII

Cincom M16-V / M16-VIII

M16 : Yüksek Performans

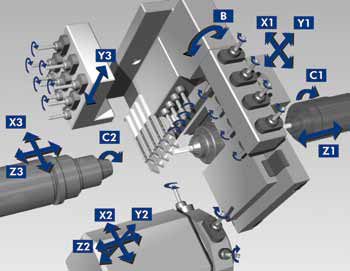

Ana Gang üzerinde yer alan B Eksen ve Arka Gang üzerinde yer alan Y2 Ekseni sayesinde ( (M16-VIII) çok takımlı ve çok yönlü işleme imkanı sağlanmıştır. Karmaşık şekilli parçaların işlenmesi yüksek adetteki takım bağlanabilmesi sayesinde artık çok kolaylaşmıştır.

Küçük çaplı iş parçaları ve küçük çaplı matkaplar / frezeler için en uygun koşulların işlenmesiyle yüksek verimlilik elde edilebilir. M16 gelişmiş fonksiyonlara sahip olup temel özellikleri sayesinde her türlü sektörde kendine yer edinmiştir. 10 İstasyonlu ve Y Eksenli taret hem karşı ayna da hem de ana aynada işlem yapabilmektedir.


VİDEO İZLE BİLGİ İSTE

Özellikler

Model M16V M16VIII
Maksimum Tornalama Çapı ø16mm
Maksimum Tornalama Boyu 200mm
Maksimum Delme Çapı ( Ana Ayna ) ø10mm
Maksimum Kılavuz Çekme ( Ana Ayna ) M8
İş Mili İç Çapı ø20mm
Devir 12,000rpm
Maksimum Sıkma Çapı ( Karşı Ayna ) ø16mm
Maksimum Sıkma Boyu  ( Karşı Ayna ) 125mm
Maksimum Delme Çapı ( Karşı Ayna ) ø8mm
Maksimum Kılavuz Çekme ( Karşı Ayna ) M6
Devir ( Karşı Ayna ) 12,000rpm
Maksimum Delme Çapı ( Canlı Takım ) ø5mm
Makismum Kılavuz Çekme ( Canlı Takım ) M5
Devir ( Canlı Takım ) 8,000rpm
B Eksen İndeksleme Açısı        -45° ~ +90°
Maksimum Delme Çapı ( Turret Canlı Takım )  ø5mm
Maksimum Kılavuz Çekme ( Turret Canlı Takım )  M5
Devir ( Turret Canlı Takım )  8,000rpm
Maksimum Delme Çapı ( Karşı Gang Canlı Takım ) ø5mm
Makismum Kılavuz Çekme ( Karşı Gang Canlı Takım ) M5
Devir ( Karşı Gang Canlı Takım ) 8,000rpm
Takım Ölçüsü Tornalama □10mm
Bara ø19.05mm
Hızlı Hareket X1 Eksen 32m/dak
X2 Eksen 16m/dak
X3 Eksen 32m/dak
Y1 Eksen 32m/dak
Y2 Eksen 8m/dak
Y3 Eksen - 32m/dak
Z1 Eksen 32m/dak
Z2 Eksen 32m/dak
Z3 Eksen 32m/dak
Motors Ana Ayna 2.2/3.7kW
Karşı Ayna 0.75/1.5kW
Canlı Takım (Ana Gang) 0.69kW
Canlı Takım (Taret) 0.69kW
Karşı Gang Canlı Takım 0.75kW
Yağ Pompası 0.4kW
İş Mili Yerden Yükseklik 1,150mm
Ağırlık 2,950kg
